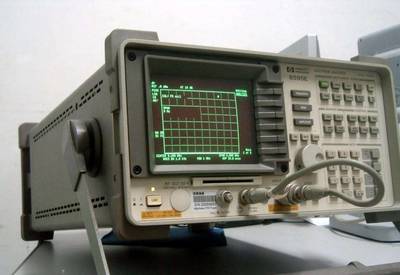

HP8595E 频谱分析仪操作指南

HP8595E 频谱分析仪是惠普（HP）公司推出的高性能便携式频谱分析仪，适用于射频与微波信号的测量与分析。它广泛应用于通信、广播、雷达、电子对抗及科研教育等领域。本指南将为您介绍其基本功能、操作步骤及注意事项，帮助您快速上手并有效使用该设备。

一、主要技术指标
HP8595E 的工作频率范围通常为9kHz至6.5GHz（具体型号可能略有差异），具有较高的频率分辨率、动态范围和灵敏度。它支持多种测量模式，如频谱分析、信道功率、邻道功率比（ACPR）、谐波测量等，并配备跟踪发生器和预选器，以提高测量精度。

二、基本操作步骤

1. 开机与初始化：连接电源并开机，设备会进行自检。等待初始化完成后，屏幕将显示默认频谱界面。
2. 设置中心频率与扫宽：使用面板旋钮或数字键盘输入中心频率（如1GHz），并设置扫宽（如10MHz），以观察目标频段。
3. 调整幅度参数：设置参考电平（如0dBm）、衰减器和刻度，确保信号在显示范围内且不发生过载。
4. 使用标记功能：通过标记（Marker）键定位信号峰值，可读取频率、幅度等详细信息，便于分析。
5. 选择测量模式：根据需求切换至特定模式，如信道功率测量，需设置信道带宽和积分时间。
6. 数据存储与输出：支持将屏幕图像或数据保存至内部存储器或通过GPIB、RS-232接口输出。

三、注意事项

1. 确保输入信号幅度不超过设备最大输入电平（通常为+30dBm），避免损坏前端电路。必要时使用外部衰减器。
2. 在测量微弱信号时，可降低分辨率带宽（RBW）以提高灵敏度，但会延长扫描时间。
3. 定期校准设备，以保证测量准确性。建议按照厂家推荐的周期进行专业校准。
4. 保持设备通风良好，避免在高温、潮湿或多尘环境中使用。

四、应用示例
例如，在分析一个2.4GHz的Wi-Fi信号时，可设置中心频率为2.44GHz、扫宽为100MHz，观察频谱分布。通过标记功能，可快速识别信道干扰或谐波成分。

HP8595E 频谱分析仪以其稳定性和易用性成为行业经典设备。掌握上述操作后，您可高效完成各类射频测量任务。如需更详细信息，请参考原厂完整说明书或联系技术支持。
